HALT机台计量指导

发表时间： 2023年6月21日 阅读次数：（ 697 ）

HALT机台计量指导



1         目的：

        高加速寿命测试系统在应力使用上与传统温箱及振动台有差异，高低温测试目前沿用的温箱九点量测及振动量测校正不能完整反应机台特性。

2         高加速寿命测试系统特性：

    快速温变特性

    三轴六自由度随机振动特性

    以上两个特性需采用非传统的方法来计量或自测以掌握机台状况。

3         温度准度量测校正

3.1         运用温度标准件，输出标准温度信号对机台温度控制电子系统进行量测比对。

3.2         量测温度点：－100℃，0℃，200℃，量测精度±1℃。

3.3         校正：机台校正程序或电路调整使量测精度符合要求。

4         温变率量测及均匀度量测

4.1         量测温度传感线：T型温度线

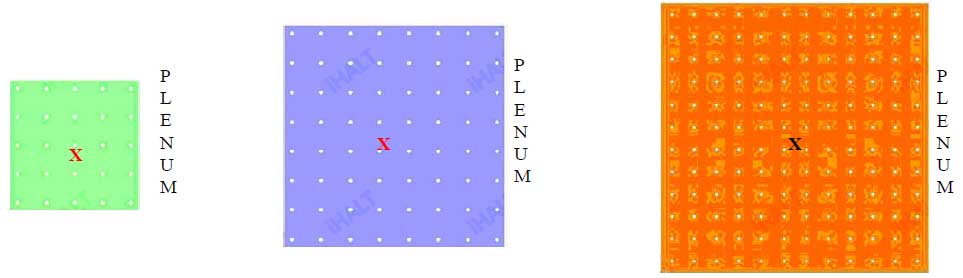

4.2         温变率量测架设：固定温度传感线位置，控制温度传感线与温变量测传感线固定于振台中间，感应点高于台面10CM。如图一



                                                     图一

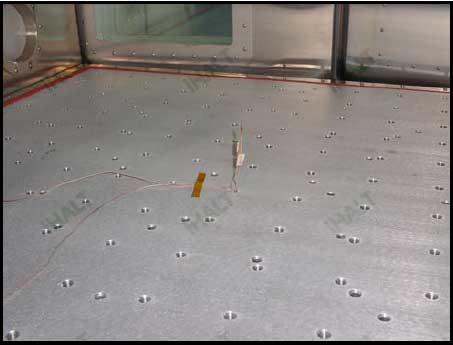

4.3         温度均匀度量测温度线架设位置：把振台分4等份，在每等份的中间位置固定温度传感线，使感应点高于台面10CM，并标记为1、2、3、4。传感线连接到外部温度量测仪器，也可接至机台附加温度量测通道。如图二

                                      图二

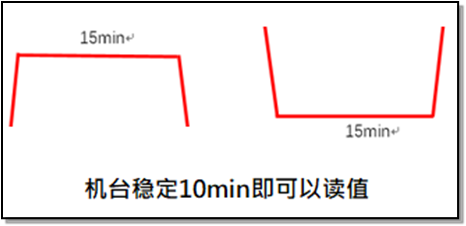

4.4         温度验证标准运行程序，如图三（标准检测曲线）：

4.5  测试温度条件：运行-80℃~+100℃区间，高温与低温保持部分停留15min。

     高加速机箱以快速温变为特点，停留时间不应过长。HAL机台标准运行程序如下，同时检测升降温温变斜率，以及高低温波动误差。

              图三（标准检测曲线）

4.6         温变率计算：截取计算－65℃~+85℃区间所用时间，用下公式算出温变率

4.7         温度控制及均匀度，机台高低温稳定10min后读取或截图，1、2、3、4点与控制温度范围为±2℃，如图四。



图四

5  振动校正

5.1        振动量测装置：振动传感器（加速规）

5.2        振动传感器规格要求：

5.2.1   响应频率范围：≥ 5~10000HZ

5.2.2   振动传感器量程：≥ ±200 g



5.3         振动传感器安装要求：

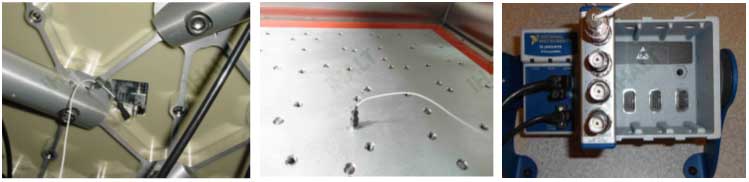

运用快干胶粘贴或螺丝锁一颗振动传感器振台控制点附近（1cm范围），振动传输线接至振动量测标准仪器，如图五：

                               图五

5.4        开始校正：比对机台显示值Grm与标准量测设备读值，执行量测校正：

5.4.1   量测范围：10Grms、25Grms、50Grms.

5.4.2   误差范围：<20Grms 精度±1；>20Grms 精度±2。

6         HALT随机振台频谱量测

6.1       工具：

6.1.1    振动传感器：4颗（规格同上）

6.1.2    三角治具：1块

6.1.3    频谱分析仪：一台（4通道及以上）。

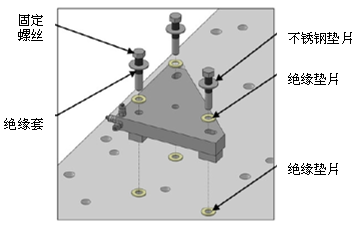

6.2         三角治具固定说明

                图六

6.2.1    三角治具固定位置

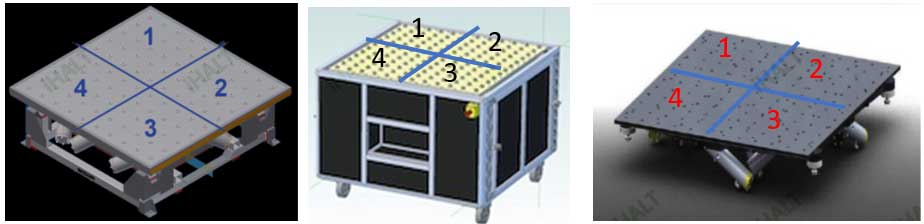

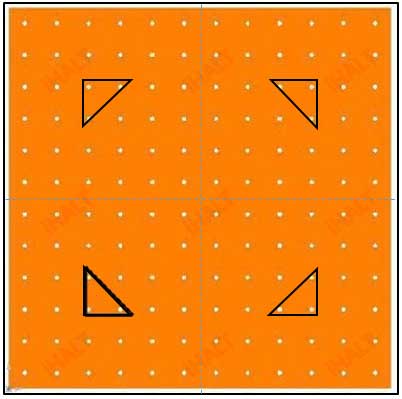

根据振台大小，分成4个相限。如图七



         图七

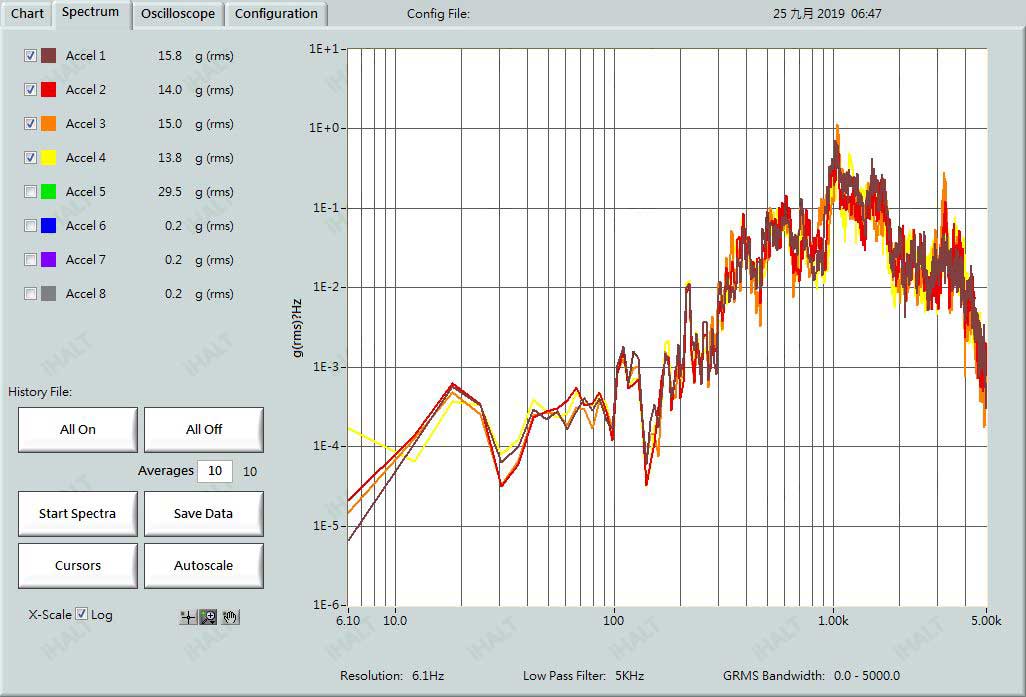

7         量测：判断随机振动台关键因素：为四相限频谱重叠度。

7.1         在有效频谱段10Hz~5000Hz,频域上的值不得超过±1db
