GM8287通用汽车HASS/HASA部分(解读)

发表时间： 2023年12月2日 阅读次数：（ 735 ）

HASS/HASA部分

试验目的：本试验HASS/HASA用于检测生产过程中意外和随机的质量问题。



HASS/HASA区别：应力一样，差别只是HASS为100%检测,HASA按比例抽检（比例0.3%~10%）。



试验箱：  同上HALT



资源： 夹具，正常功能持续监控，测试剖面



试验过程:

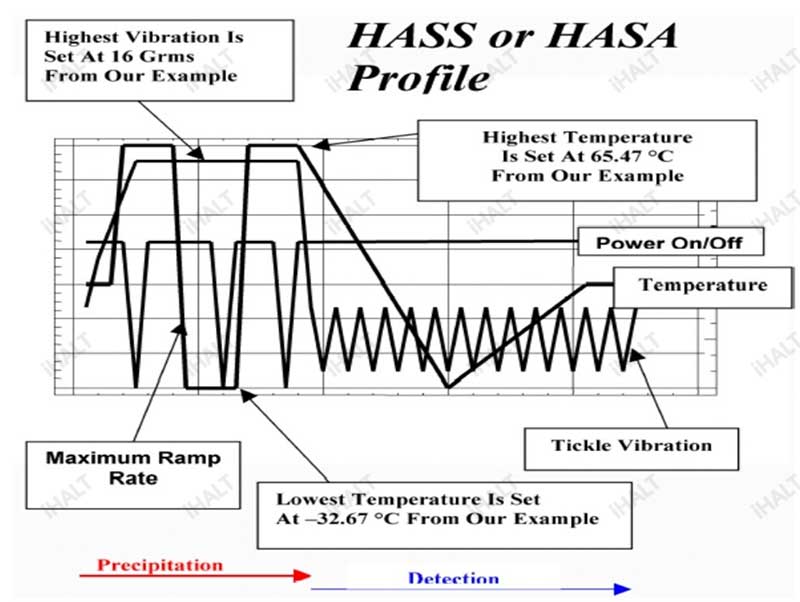

1. 测试剖面应力开发：以80%和50%原则，即建立HASS/HASA应力参数起点的一般规则是使用温度工作极限的80%和振动工作极限的50%。

示例：

温度工作极限下限为-43.22°C，温度工作极限上限为+75.640°C。总温度范围+75.64°C -(-43.22°C) = 118.86°C。 该值的10%为11.88°C。从热工作上限的下界减去这10%的值，得到如下结果:

温度范围：-32.67°C ~+63.760°C

振动范围：33.22Grms*50%为16.61Grms

通过以上计算可得HASS/HASA筛选剖面应力的初始值





2. 验证开发的测试剖面（P.O.S）:

测试剖面的有效性：

执行HASS/HASA一次的应力应该可以筛选出相应的故障

测试剖面的安全性：

执行一次HASS/HASA的产品寿命损失低于5%



GMW8287的做法是：将一小组部件（不再出货的）进行筛选测试，验证有效性是先进行四次测试，如有问题，应该在第一次时就全部找出，后面三次不应该发现任何问题。如果没问题，就持续做这个剖面的筛选测试，假设做20次都没坏。那么也可以验证一次剖面的筛选测试带走的寿命低于5%（即1/20），即验证安全性。



同样在测试中要把热电偶和加速度计应附在用于设置测试剖面的初始组产品上，进行温度、振动响应值的测量，并记录，以调整机器的相应的应力水平。



3. 开发测试剖面还将包括热均衡和振动校准。

1. ）热均衡

HALT机台将根据被测量产品的温度来调控温度。热电偶不应该附着在可销售的产品上，选一个伪产品实现，它的热反应就像真正的产品一样。这个从属产品可能是一个实际的产品，将被筛选多次，但永远不会出售，或者它可能是一个非产品，位于机器室内的某个地方。夹具上的某个位置可能与产品的热反应非常相似，可以选择这个位置。

2. ）振动校准的例子:在电路板上期望的振动是16Grms根据继续的例子。从测量中可以看出，要获得电路板上的16Grms，腔室必须以48Grms运行(此数字为本例任意提供，实际值将来自实际测量)。可以看出，输入和实际的电路板上响应之间存在偏移。破坏方向最大的值将用于校准输入振动水平。修改确认测试剖面的最终应力值。

（这步的目的说明产品的响应值才是重点，应结合产品响应值来调整机台的输入温度和振动应力值）

4. 从HASS到HASA的下滑路径。HASS和HASA之间会有一个过渡期。这种过渡的持续时间和重点可以由产量增长的速度或问题解决的速度决定。
   1. ）首先假设问题将及时得到解决，下滑路径将完全由产量的增加来指导。应确定在满负荷生产时筛选率达到5% ~ 10%的目标。
   2. ）如果持续存在的问题不能解决，增产速度可能会推迟。如有必要，应使用成功筛选收率图来预测产量可能增加的时间点。预测的模型应遵循学习曲线或Duane可靠性增长形状。
5. 周期性重新HALT：Re-HALT过程应该大约每9个月到1年进行一次。然而，如果筛分率下降的趋势越来越明显，则应更频繁地进行Re-HALT

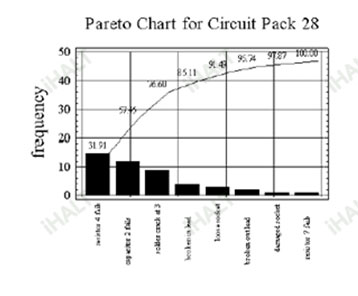

     使用帕累托图对问题进行优先排序



6. 总结。

GMW8287本标准的测试流程包括以下内容:

HALT并采取纠正措施，使产品坚固耐用。

HASS/HASA，在整个生产生命周期中保持稳健性的过程。

使用控制图和帕累托图形成持续改进的决策过程，以及对筛选过程中发现的问题的反应。

Re-HALT作为维护过程，以确保在长时间的筛选活动中保持预期的设计余量。
