从PSD到G（gRMS）值的计算
发表时间： 2023年12月14日 阅读次数：（ 699 ）

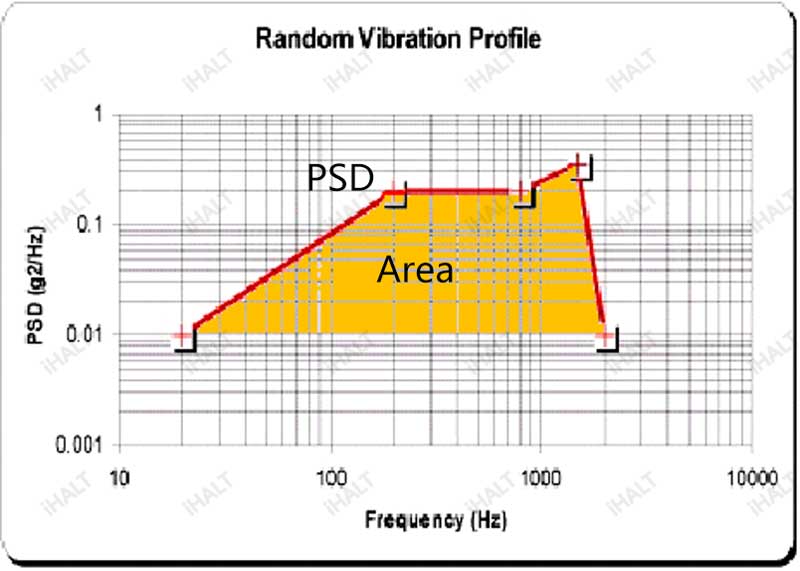

下图为一简化的随机振动剖面
从图中可以得出下列表中的数值
|
Frequency |
PSD |
|
20 |
0.01 |
|
200 |
0.20 |
|
800 |
0.20 |
|
1500 |
0.35 |
|
2000 |
0.01 |
gRMS is √ of Area = 14.6
(把上图分成两个长方形和三个三角形就可求出面积Area的和,再开根号)
但当我们有了频谱分析仪和软件，以上的也不需去计算，软件已整合公式，并且进行更精确的处理。
我们了解原理后直接用就好。重要的是，我们在测试中要加入传感器，记录了数据，我们才有可能关注到产品在频域上的响应。

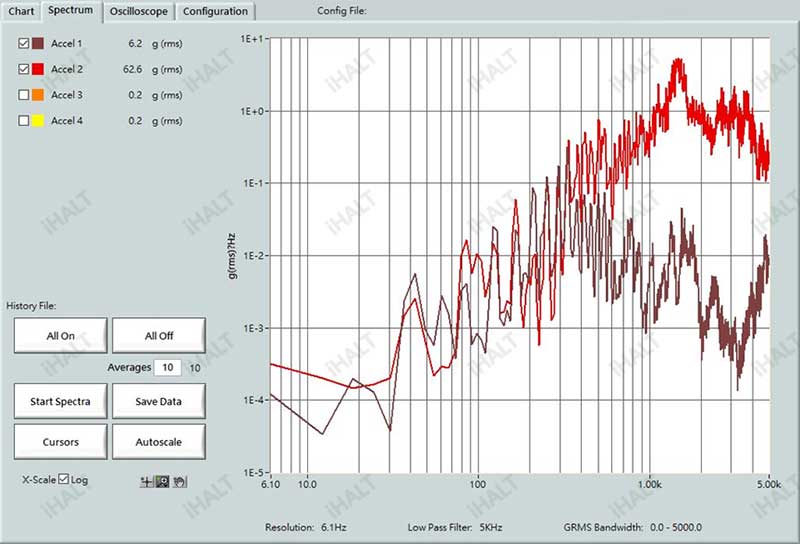

一个实例，振台上读值62.6G，被测产品上6.2G。当掌握实际的数据才能真正的有效分析和改进。
