HALT机台实验室安装规划（非常实用）

发表时间： 2021年7月29日 阅读次数：（ 716 ）

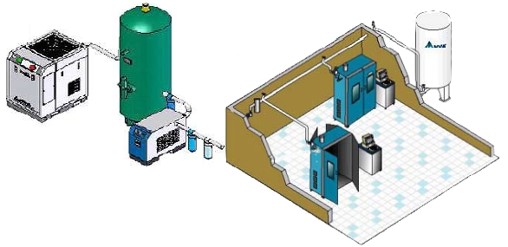

HALT机台安装相当于建置一个小实验室，以QualMark品牌 TYPHOON 4.0+为例进行说明：

其中涉及外部设施5项及摆放和作业空间规划。

1. Liquid nitrogen(液氮)

   ─用液方案选型, 液氮储罐设备本地化

    ─液氮管道方案设计

2. Gaseous nitrogen(气氮)

   ─气氮蒸发器，用气方案

    ─气氮管道

3.Compressed air(压缩空气)

4.Power(电力)

5.Exhaust(排风管道)

6.Clearances(移机动线)

   ─机台装运及室外到室内移动空间

7.Work area (工作空间)

  ─机器操作空间，操控电脑、测试仪器、办公桌及人员活动空间

以下为各项参数详细说明

1.液氮方案：管道工程为高单价一次性工程，不良的设计建制会造成高昂的成本浪费，需要前期进行整体规划考量。

规格：

• 接点尺寸：3/4"NPT(公头)
  4.0接点高度(301CM)
• 瞬时最大流量：58.7L/min@0.35Mpa（用于管径评估）
• 建议压力：65psi ±5  (4.1~4.8kg)



2.气氮工程：

用于机台内部测试空间的除湿及排氧气功能。

流量：150SCFH

压力：5~7psi



3.压缩空气：

机台需求参数：
机台端接点尺寸：0.75 NPT(母座)
使用端流量要求：需满足2.7立方米每分钟@8.62KG。
使用端压力要求：需满足6KG。
空气质量的要求：油份小于 0.01PPM，粉尘小于0.01microns(μ)

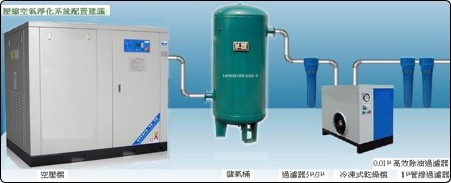

空压系统配件规格要求：

(1)空压机：需满足3.3立方米每分钟/30马力@8.62KG。
(2)储气桶：需满足454公升，需有自动排放功能。
(3)初步过滤器5μ/3μ：前端过滤大颗的粉尘，需设自动排放。
(4)干燥机：大量的油水成分都是在干燥机排除。
(5)使用端前加装1μ过滤器+0.01μ高效过滤器：需设自动排放

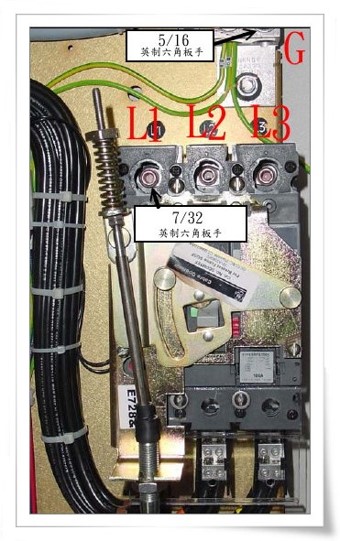

4.电力：

─ 380 VAC /三相四线(没有N)/100A 。
─ 最大功率：68KW，使用 25平方电缆。
─ 便于检修机台前端需加装开关。



5.排空管道：
接口尺寸：8英吋(约20 CM)。
风管材料：使用镀锌或不锈钢铁皮制作，外表需包覆保温层。

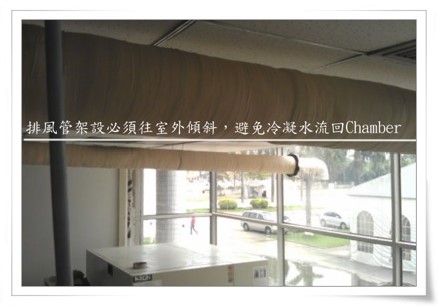

架设要求：排风管架设必须往室外倾斜，避免冷凝水流回机台。



6.移机动线：

    机台装运及室外到室内移动空间

    4.0+ 裸机：高2753mm 宽1772mm 长1905mm 重量：2062Kg

7. 工作空间

    需整体规划：考虑管道建制成本，满足机台展开工作，人员操作空间等

    4.0+ 最小工作空间：长3706mm宽3296mm 高3500mm
